Reflector refrigerado de fabricación casera.



A continuación vamos a ver como fabricarse un estupendo reflector refrigerado de fabricación casera. Este tipo de reflectores son muy útiles en verano cuando suben las temperaturas, esto proporciona una evacuación correcta del calor sobrante hacia el exterior. Post de Manero en cannabiscafe.net .

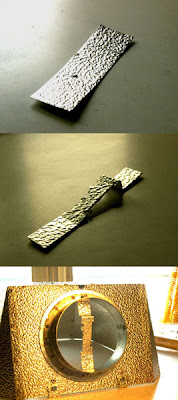

En el primer paso
vamos a cortar la plancha de
aluminio gofrado con la siguiente forma con la ayuda de un berbiquí y un cutter(Foto derecha). Hacemos los agujeros de la extracción,remaches, t
ornillos y cableado. Luego recortamos la plancha, dam
os la forma adecuada y se une con remaches.



Hacemos lo mismo con la
chapa que irá encima de la
bombilla con su adecuado ángulo(Foto izquierda).
















4 Chapas serán las que sujetarán el cristalque cerrará el habitaculo, la superior remachada, y la parte inferior atornillada para poder sacar el vídrio. ( Foto derecha)







Le acoplamos la junta que hará de empalme con el tubo de
extracción.
Se puede comprar en ferretería o tienda de
ventilación. (Foto izquierda).













A continuación hacemos un acople para el soporte de la bombilla y el casquillo, este ha de ser con chapa doble para aguantar el peso del conjunto. ( Foto d
erecha)

Quitamos el soporte
para racor del casquillo original y lo atornillamos al e
nganche nuevo.
(Foto izquierda)



















Solo falta colocarle las cadenas y ya tenemos nuestro reflector refrigerado de fabricación casera.



Así es como queda este fantástico reflector...





Comentarios

  1. Mr. Writer: La salida es sólo a través del tubo (el calor asciende x sí solo hasta la salida) o se lo acopla al extractor? Gracias. De ostias el blog...

    ResponderEliminar
    Respuestas
    1. Siempre ventilará mejor si lo acoplas al extractor para una mejor salida del aire.
